Eine Schlauchschwankungsmaschine, die auch allgemein als Schlauchkrimpmaschine bekannt ist, ist ein wichtiges Gerät im Bereich der Schlauchbaugruppe. Als führender Anbieter von Schlauchschwankungsmaschinen freue ich mich, mich mit den komplizierten Funktionen dieser Maschinen einzulassen und zu erklären, wie sie arbeiten, um zuverlässige und langlebige Schlauchansammlungen zu erstellen.
Grundprinzipien des Schlauchschwagings
Im Kern besteht die Funktion einer Schlauchschwankungsmaschine darin, eine sichere Verbindung zwischen einem Schlauch und einer Anpassung herzustellen. Dies wird erreicht, indem eine kontrollierte Kraft angewendet wird, um die Anpassung um den Schlauch zu verformen. Der Prozess stellt sicher, dass der Schlauch und die Anpassung eng miteinander verbunden sind, um Lecks zu verhindern und eine starke mechanische Bindung zu bieten.
Das Grundprinzip hinter Schlauchschwagen basiert auf dem Konzept der plastischen Deformation. Wenn eine Anpassung über einen Schlauch platziert wird und die Swaging -Maschine Druck ausübt, ist das Material der Anpassung gezwungen, zu fließen und der Form des Schlauchs anzupassen. Diese Verformung erzeugt eine enge Dichtung und einen starken mechanischen Griff zwischen den beiden Komponenten.
Komponenten einer Schlauchschwankungsmaschine
Um zu verstehen, wie eine Schlauchschwankungsmaschine funktioniert, ist es wichtig, sich mit ihren Schlüsselkomponenten vertraut zu machen. Diese Komponenten arbeiten zusammen, um das ordnungsgemäße Funktionieren der Maschine und die Produktion von Schlauchanbaugruppen mit hoher Qualität zu gewährleisten.
Rahmen
Der Rahmen ist das strukturelle Rückgrat der Schlauchschwagemaschine. Es unterstützt alle anderen Komponenten und gewährleistet die Stabilität der Maschine während des Betriebs. Ein stabiler Rahmen ist entscheidend, um den während des Schwankungsprozesses erzeugten hohen Kräfte standzuhalten.
Stirbt
Die Sterben sind eine der kritischsten Komponenten einer Schlauchschwagemaschine. Sie sind benutzerdefinierte Tools, die in verschiedenen Formen und Größen erhältlich sind, um verschiedene Arten von Schläuchen und Ausstattung aufzunehmen. Die Stimmungen sind dafür verantwortlich, den Druck auf die Anpassung anzuwenden und ihn um den Schlauch zu formen. Wenn die Maschine aktiviert ist, bewegen sich die Stanze zueinander, drücken Sie die Anpassung und verformen sie.
Hydrauliksystem
Die meisten modernen Schlauchschwankungsmaschinen werden von einem Hydrauliksystem angetrieben. Das hydraulische System besteht aus einer Hydraulikpumpe, hydraulischen Zylindern und einem Reservoir von Hydraulikflüssigkeit. Die Pumpe unter Druck gesetzt, die Hydraulikflüssigkeit, die dann auf die Zylinder gerichtet ist. Die Zylinder wandeln den Hydraulikdruck in mechanische Kraft um, der zum Bewegen der Stämme verwendet wird.
Bedienfeld
Mit dem Bedienfeld kann der Bediener die Parameter des Schwagvorgangs wie Druck, Schlaganfalllänge und Zykluszeit einstellen. Es enthält auch Informationen über den Status der Maschine, z. B. den aktuellen Druck und die Anzahl der abgeschlossenen Zyklen. Einige erweiterte Steuerpaneele verfügen über digitale Displays und programmierbare Logik -Controller (PLCs), die im Schwankungsvorgang eine größere Präzision und Flexibilität bieten.
Der Schwagingprozess
Der Schwankungsprozess kann in mehrere Schritte unterteilt werden, von denen jede für die Erzeugung einer hochwertigen Schlauchbaugruppe von entscheidender Bedeutung ist.
Schritt 1: Vorbereitung
Vor dem Start des Schwagingvorgangs muss der Bediener die entsprechenden Stanze für den Schlauch und die Anpassungskombination auswählen. Die Stimmungen sollten sauber und frei von Trümmern oder Schäden sein. Der Schlauch und die Anpassung müssen ebenfalls richtig vorbereitet werden. Dies kann das Schneiden des Schlauchs auf die richtige Länge, das Entfernen von Burrs oder rauen Kanten und das Schmieren der Anpassung zur Erleichterung des Schwankungsvorgangs beinhalten.
Schritt 2: Laden des Schlauchs und Anpassung
Der nächste Schritt besteht darin, den Schlauch zu laden und sich in die Schwankungsmaschine anzupassen. Die Anpassung wird über das Ende des Schlauchs platziert und die Baugruppe in den Raum zwischen den Stämmen eingeführt. Der Bediener muss sicherstellen, dass der Schlauch und die Anpassung ordnungsgemäß ausgerichtet sind, um eine ungleichmäßige Verformung zu verhindern.
Schritt 3: Festlegen der Parameter
Unter Verwendung des Bedienfelds legt der Bediener die entsprechenden Parameter für den Schwankungsvorgang fest. Dies schließt den Druck ein, der durch den Typ und die Größe des Schlauchs und der Anpassung sowie die Schlaganfalllänge bestimmt wird, was bestimmt, wie weit sich die Stanze bewegen.
Schritt 4: Initiieren des Schwagingprozesses
Sobald die Parameter eingestellt sind, aktiviert der Bediener die Maschine. Das hydraulische System unter Druck gesetzt, das Flüssigkeit, das dann an die Zylinder gesendet wird. Die Zylinder erstrecken sich und bewirken, dass sich die Stanze aufeinander zu bewegen. Wenn die Sterben schließen, üben sie Druck auf die Anpassung aus, wodurch sie um den Schlauch umgehen.
Schritt 5: Abschluss des Schwagingprozesses
Wenn die Sterben die voreingestellte Schlaganfalllänge erreichen, wird der Druck für kurze Zeitraum beibehalten, um eine ordnungsgemäße Verformung zu gewährleisten. Danach zieht das hydraulische System die Zylinder zurück und die Sterben offen. Die fertige Schlauchbaugruppe kann dann von der Maschine entfernt werden.
Verschiedene Arten von Schlauchschwankungsmaschinen
Auf dem Markt sind verschiedene Arten von Schlauch -Schwankungsmaschinen erhältlich.
Tragbarer Hydraulikschlauchkrimper
ATragbarer Hydraulikschlauchkrimperist eine kompakte und leichte Maschine, für die ideal für die Montage von Standortschlauch ist. Es wird von einer Hydraulikpumpe angetrieben und kann leicht an verschiedene Orte transportiert werden. Tragbare hydraulische Schlauchcrimpern werden häufig in Branchen wie Bau, Bergbau und Landwirtschaft eingesetzt, in denen Schläuche schnell repariert oder ersetzt werden müssen.

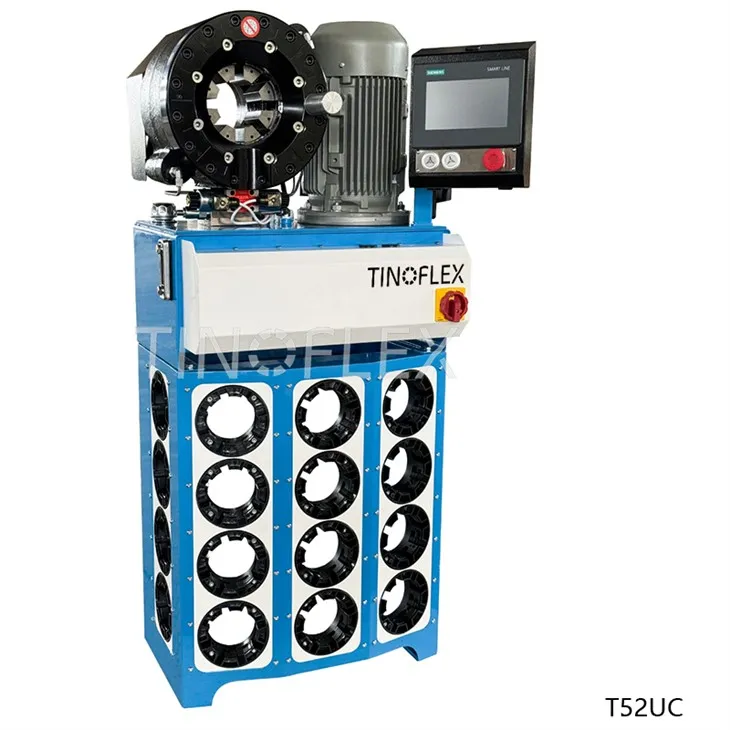

Automatische Kriminalmaschine
EinAutomatische Kriminalmaschineist für die Produktion mit hoher Lautstärke ausgelegt. Es verfügt über fortschrittliche Automatisierungstechnologie wie SPS- und Servomotoren, die eine präzise Kontrolle des Schwagingprozesses ermöglichen. Automatische Kriminalmaschinen können mehrere Schwankungszyklen ohne Bediener -Intervention durchführen, was sie für die große Skalierungsherstellung hocheffizient macht.

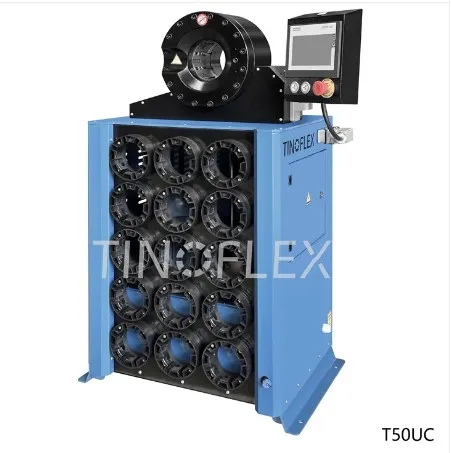

Krimmmaschine
AKrimmmaschineist eine allgemeine Zweckmaschine, die für eine Vielzahl von Schlauch- und Anpassungskombinationen verwendet werden kann. Es bietet ein Gleichgewicht zwischen Präzision und Erschwinglichkeit, was es zu einer beliebten Wahl für kleine und mittelgroße Unternehmen macht.
Qualitätskontrolle beim Schlauchschwaden
Die Qualität der Schlauchansammlungen zu gewährleisten, ist von größter Bedeutung. Um dies zu erreichen, werden während des Schwankungsprozesses mehrere Qualitätskontrollmaßnahmen implementiert.
Die Inspektion sterben
Eine regelmäßige Inspektion der Stanze ist wichtig, um sicherzustellen, dass sie in gutem Zustand sind. Abgenutzte oder beschädigte Sterben können zu inkonsistenten Crimps und schlechten Qualitätenschlauchansammlungen führen. Die Stanze sollten auf Anzeichen von Verschleiß inspiziert werden, wie z. B. übermäßiger Abrieb oder Verformung, und gegebenenfalls ersetzt werden.
Drucküberwachung
Die Überwachung des Drucks während des Schwagvorgangs ist entscheidend, um sicherzustellen, dass die korrekte Menge an Kraft angewendet wird. Abweichungen vom eingestellten Druck können zu Unter- oder Überdrehen führen, was die Integrität der Schlauchbaugruppe beeinträchtigen kann. Drucksensoren werden verwendet, um den Druck kontinuierlich zu überwachen, und das Bedienfeld kann programmiert werden, um den Bediener zu alarmieren, wenn der Druck außerhalb des Bereichs liegt.
Dimensionale Inspektion
Nach dem Schwagingprozess sollte die Schlauchbaugruppe auf dimensionale Genauigkeit geprüft werden. Dies beinhaltet die Messung des äußeren Durchmessers der Crimped -Anpassung und der Länge der Schlauchanordnung. Alle Abweichungen von den angegebenen Abmessungen können auf ein Problem mit dem Schwankungsprozess hinweisen.
Abschluss
Zusammenfassend ist eine Schlauchschwagemaschine ein komplexes und dennoch wesentliches Gerät zur Erstellung zuverlässiger und langlebiger Schlauchbaugruppen. Wenn wir verstehen, wie die Maschine funktioniert, ihre Schlüsselkomponenten und der Schwankungsprozess, können wir die Produktion von hochwertigen Schlauchbaugruppen sicherstellen, die den strengsten Branchenstandards entsprechen.
Als Lieferant von Schlauchschwankungsmaschinen sind wir bestrebt, unseren Kunden die besten Ausrüstung und -unterstützung zu bieten. Unsere Maschinen sind so konzipiert, dass sie effizient, zuverlässig und einfach zu bedienen sind, um sicherzustellen, dass Sie problemlos hochwertige Schlauchbaugruppen produzieren können. Wenn Sie daran interessiert sind, eine Schlauchschwankungsmaschine zu kaufen oder Fragen zu unseren Produkten zu haben, zögern Sie bitte nicht, uns zu kontaktieren. Wir freuen uns darauf, Ihre Anforderungen zu besprechen und Ihnen dabei zu helfen, die perfekte Lösung für Ihre Anforderungen an die Schlauchbaugruppe zu finden.
Referenzen
- "HOSE Assembly Handbook" - Branchenveröffentlichung zu Techniken und Ausrüstungen der Schlauchmontage.
- "Hydraulische Systeme: Prinzipien und Anwendungen" - Lehrbuch zu hydraulischen Systemen, die in Industriemaschinen verwendet werden.
- Herstellerhandbücher für verschiedene Schlauchschwagenmaschinen.
